在模塊電源的設計過程中，如果工程師能夠合理利用DC-DC變換器的工作原理知識和性能特點進行產品研發，不僅能夠提高效率，還可以有效的節省測試時間，加快新產品上市的速度。下面我們就DC-DC變換器原理展開簡要分析和介紹，希望能夠對各位新人工程師們的研發設計工作有所幫助。

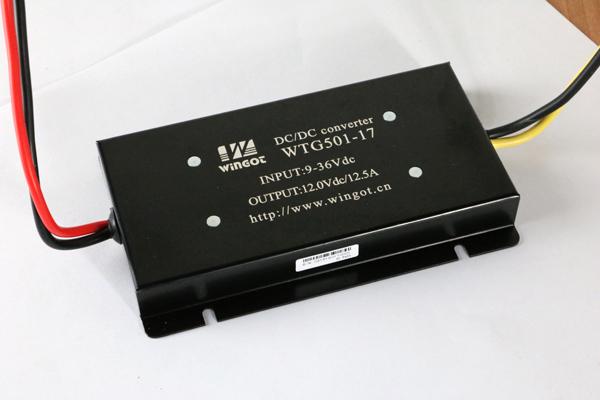

其實我們所熟悉的DC-DC變換器在實際的應用過程中，也經常被稱為開關調整器，這種重要的元件具有工作效率高、靜態電流小等優點，因此在不同的領域都能見到它的身影。通常來看，一個基礎的DC-DC轉換器是由控制芯片、電感線圈、晶閘管、三極管以及不同型號的電容器構成。
在了解了DC-DC變換器的基礎結構之后，接下來就讓我們來看一下它平時是如何進行工作的吧。作為一種變換裝置，在平時的工作中，DC-DC變換器在電路系統中的主要工作，就是將電路中輸送的直流電先逆變(執行升壓或降壓工作)，使其成為交流電，然后再整流變換成另一種直流電壓。常用DC-DC轉換器一般是由直流-直流變換模塊、監控模塊以及與之配套的用戶接口板和直流配電單元等組成的。在這種工作系統中，多個DC-DC電源模塊并聯均流運行，將?48V直流電壓變換成?24V(或+12V、+5V)直流電壓，再經輸出分路保險向負載輸出。監控模塊負責對變換器模塊及整個系統的工作狀態及性能進行監控，并通過RS232通信口納入上一級監控系統。在直流電壓的變換過程中，DC-DC轉換器的變換器模塊將會把?48V直流電壓轉換為?24V直流電壓，這一轉換工作由功率電路和控制電路兩大部分來完成。功率電路提供從直流輸入到直流輸出的變換操作，而控制電路則會提供功率變換所需的一切控制信號，包括反饋回路、直流信號處理、模擬量和開關量的處理電路等。
通過以上的介紹，我們可以將一個DC-DC變換器對電壓變換的完整工作過程總結為如下過程：首先，輸出電壓經過FB反饋電路接到FBpin采樣放大器。此時，反饋電壓VFB與設定好的比較電壓Vcomp進行比較，并同時產生差錯電壓信號。該差錯電壓信號將會通過變換器的內部電路輸入到PWM模塊，然后PWM根據差錯電壓的大小來進行占空比的調節，從而達到對輸出電壓的調節目的。
