DC-DC電源應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓 Vdc |
4.5-14 |
|
遙控特性 |
遙控端懸空或接+Vin，正常工作 |
|
遙控端接-Vin，禁止輸出 |
|
|
輸出電壓精度 % |
±2 |
|
電壓調節 V |
1-5.5 (滿載) |
|
遠傳補償 V |
0.5 |
|
負載調整率 % |
±0.5 |
|
電壓調整率 % |
±0.5 |
|
啟動時間 ms |
1 |
|
動態響應 （過沖/恢復時間） |
±4%Vo/200us |
|
紋波/噪聲（mV） |
100 |
|
環境溫度 |
-40℃ - +85℃ (輔助散熱) |
|
開關頻率Hz |
600 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 V |
非隔離 |
|
MTBF |
5×106 |
產品選型
|
型號 |
輸入電壓Vdc |
輸出電壓Vdc |
輸出電流A |
效率% |
容性能力UF |
|
DIP1210 |
4.5-14 |
1-5.5 |
10 |
92 |
20000 |

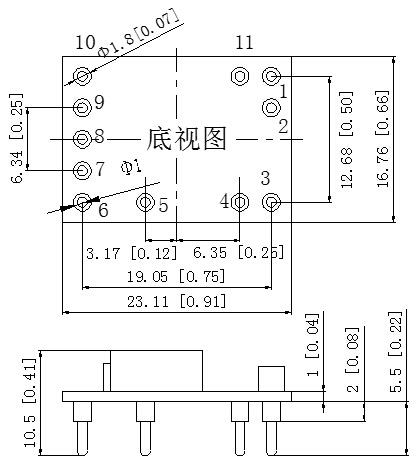

外型尺寸
調節電壓標準阻值(KΩ)列表
(推薦采用1%或0.5%的精密電阻)
|
輸出電壓（Vdc） |
調節電阻(KΩ) |
|
5.0 |
0.169 |
|
3.3 |
1.21 |
|
2.5 |
2.37 |
|
1.8 |
4.75 |
|
1.5 |
6.98 |
|
1.2 |
12.1 |
|
1 |
20.5 |
|
0.7 |
681 |
管腳定義
|
管腳 |
1 |
2 |
3 |
4 |
|
功能 |
NC |
Vin |
GND |
GND |
|
描述 |
空管腳 |
輸入正 |
接地端 |
接地端 |
|
管腳 |
5 |
6 |
7 |
8 |
|
功能 |
Vo |
+S |
-S |
TRIM |
|
描述 |
輸出正 |
正補償 |
負補償 |
輸出調節端 |
|
管腳 |
9 |
10 |
11 |
|
|
功能 |
NC |
NC |
CNT |
|
|
描述 |
空管腳 |
空管腳 |
遙控端 |
|
我們有專業的定制開發團隊，可以根據實際的需求來量身訂造的軸承應用解決方案。從方案指定，確定方案，訂單生產及現場安裝，全程貼心服務。如果有需要，請撥打010-61703492電話，我們將盡快安排專業的人員聯系您。
