產品中心
AC-DC電源
應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓(N) Vac |
165(200Vdc)-265(375Vdc) |
|
輸入電壓(W) Vac |
85(100Vdc)-265(375Vdc) |
|
輸入頻率 Hz |
45-65 |
|
輸出電壓精度 % |
Vo1：±1 |
|
Vo2、Vo3：±4 |
|
|
電壓調節 %Vo |
±10 |
|
負載調整率 % |
Vo1：±0.5 |
|
Vo2、Vo3：±4.0 |
|
|
電壓調整率 % |
Vo1：±0.2 |
|
Vo2、Vo3：±1.5 |
|
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
Vo≥48Vdc：200 |
|
|
Other：100 |
|
|
工作殼溫 |
-25℃ - +85℃ |
|
開關頻率典型值KHz |
66 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：1500Vac |
|
輸入-殼：1500Vac |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
產品選型
|
型號 |
輸入電壓 Vac |
輸出電壓 Vdc |
輸出電流 A |
效率% |
容性能力 UF |
|
WAN(W)50S5 |
N:165-265 W:85-265 |
5.05 |
10 |
78 |
10000 |
|
WAN(W)50S12 |
12 |
4 |
81 |
1000 |
|
|
WAN(W)50S15 |
15 |
3.3 |
84 |
1000 |
|
|
WAN(W)50S24 |
24 |
2 |
83 |
470 |
|
|
WAN(W)50S48 |
48 |
1 |
82 |
470 |

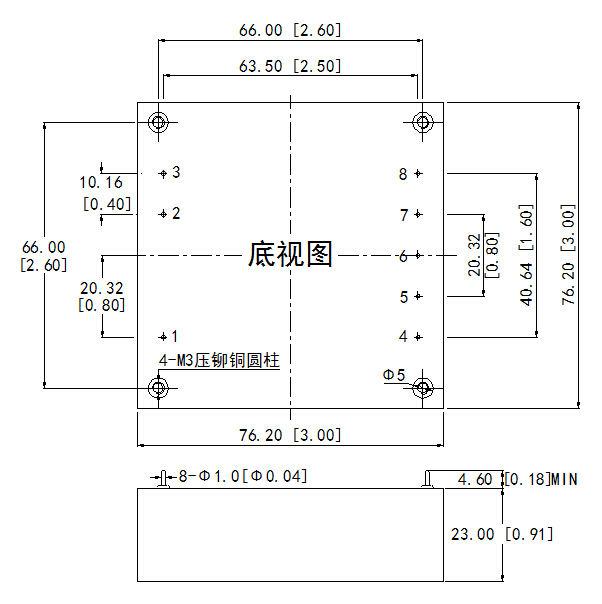

外型尺寸
50(50W)s1.jpg)
50(50W)s2.jpg)
|
管腳 |
功能 |
描述 |
管腳 |
功能 |
描述 |
|
1 |
L |
火線 |
8 |
+S |
正補償 |
|
2 |
L |
火線 |
9 |
NC |
空管腳 |
|
3 |
N |
零線 |
10 |
NC |
空管腳 |
|
4 |
N |
零線 |
11 |
-Vo |
輸出負 |
|
5 |
FG |
接大地 |
12 |
-Vo |
輸出負 |
|
6 |
-S |
負補償 |
13 |
+Vo |
輸出正 |
|
7 |
TRIM |
輸出調節端 |
14 |
+Vo |
輸出正 |
A封裝
|
管腳 |
功能 |
描述 |
|
1 |
FG |
接大地 |
|
2 |
N |
零線 |
|
3 |
L |
火線 |
|
4 |
-S |
負補償 |
|
5 |
TRIM |
輸出調節端 |
|
6 |
+S |
正補償 |
|
7 |
-Vo |
輸出負 |
|
8 |
+Vo |
輸出正 |
B封裝
北京穩固得設計制造AC/DC、DC/DC、DC/AC電源模塊，模塊化開關電源變換器,工程師擁有多年從事電力電子開發經驗。模塊電源產品在技術及品質上具備較強的競爭優勢，廣泛應用于郵電通信設備、基站及用戶電源系統、監控系統、鐵路信號、電力系統、醫療設備、儀器儀表、工業自動化控制及航空航天、軍工等領域。 公司通過了ISO 9001－2008版國際質量體系認證以及GJ B軍工質量體系認證。主流標準系列產品通過了CE、TUV、UL、CB、ROHS等測試認證。請撥打400-800-9005電話，我們將盡快安排專業的人員聯系您。
